It-teknoloġija tal-iffurmar tal-injezzjoni tat-trab tal-metall tat-titanju u tat-titanju

It-teknoloġija tal-iffurmar tal-injezzjoni tat-trab tal-metall tat-titanju u tat-titanju



Qinhuangdao Zhongwei Precision Machinery Co., Ltd kisbet produzzjoni tal-massa permezz ta 'riċerka u żvilupp kontinwu, innovazzjoni, ittestjar, metall tat-titanju, u proċessi ta' molding ta 'injezzjoni tal-metall ta' liga tat-titanju fl-2008. Jekk hemm klijenti fil-bżonn, jekk jogħġbok ibgħat email: negozju- mall@zw-jm.com Agħtiha lill-kumpanija tagħna, u inġiniera professjonali jwieġbuk fil-ħin fl-iqsar jum tax-xogħol,

Sommarju

It-titanju u l-ligi tat-titanju għandhom kemm gravità speċifika baxxa, saħħa speċifika għolja, bijokompatibilità eċċellenti, u reżistenza tajba għall-korrużjoni, u għandhom potenzjal kbir ta 'applikazzjoni f'oqsma bħall-ajruspazju, bijomediku, kimiku u awtomotiv.

It-teknoloġija tal-iffurmar tal-injezzjoni tat-trab tal-metall tat-titanju u tal-liga tat-titanju (MIM) tista 'tikseb preparazzjoni fuq skala kbira u bi prezz baxx ta' prodotti tat-titanju b'forma kumplessa ta 'daqs żgħir u medju, li hija ta' sinifikat kbir għall-promozzjoni tal-produzzjoni u l-applikazzjoni ta 'prodotti ta' titanju u liga tat-titanju .

Dan l-artikolu jintroduċi l-karatteristiċi u l-vantaġġi tal-iffurmar tal-injezzjoni tat-trab tal-metall tat-titanju u l-ligi tat-titanju. Jiġbor fil-qosor il-progress tar-riċerka tat-teknoloġija tal-iffurmar tal-injezzjoni tat-trab tal-metall tat-titanju u tal-liga tat-titanju mill-aspetti tal-materja prima tat-trab, sistemi li jgħaqqdu, iffurmar tal-injezzjoni tat-trab, debonding, u sinterizzazzjoni. Bi tweġiba għall-problemi ewlenin li jeżistu bħalissa, tanalizza d-direzzjoni tar-riċerka u l-prospetti ta 'żvilupp tal-iffurmar tal-injezzjoni tat-trab tal-metall tat-titanju u l-ligi tat-titanju.

Kliem ewlieni titanju; Liga tat-titanju; Molding ta' injezzjoni; Numru tal-klassifikazzjoni tal-progress tar-riċerka TF125.2; TF125.2 flimkien ma '2

(Nota tal-editur: introduzzjoni bl-Ingliż barra...)

Peress li l-metodu ta 'produzzjoni industrijali tal-kisba tat-titanju metalliku mill-mineral kien mhaddma fl-1840, it-titanju u l-ligi tat-titanju ntużaw ħafna f'faċilitajiet industrijali u kummerċjali. Madankollu, meta mqabbla mal-azzar, il-produzzjoni annwali tagħha għadha żgħira, u minħabba l-ispiża għolja tal-materja prima, l-ambitu tal-applikazzjoni tiegħu huwa l-aktar limitat għall-industrija tal-baħar, industrija kimika, industrija aerospazjali, apparat mediku, impjanti, oġġetti ta 'lussu u industriji oħra b'rekwiżiti għoljin għall-prestazzjoni tal-materjal.

Fil-preżent, minbarra l-prezzijiet għoljin tal-materja prima, id-diffikultà tal-ipproċessar u l-iffurmar tal-ligi tat-titanju u tat-titanju tillimita ħafna l-ambitu tal-applikazzjoni tagħhom.

Il-maknabbiltà tat-titanju u l-ligi tat-titanju hija fqira, u l-metodi tradizzjonali tal-magni għandhom tagħmir għali u effiċjenza baxxa tal-ipproċessar, u jżidu ħafna l-ispejjeż tal-ipproċessar tagħhom; L-istruttura tal-partijiet tat-titanju li jistgħu jiġu mmaxinjati hija sempliċi ħafna, u minħabba l-limitazzjonijiet tal-metodi tal-ipproċessar, ħafna minnhom ma jistgħux jiksbu soluzzjonijiet ta 'disinn li jistgħu jimmassimizzaw il-prestazzjoni tal-materjal.

F'dan il-kuntest, l-iffurmar tal-injezzjoni tal-metall (MIM), li għandu l-vantaġġi ta 'utilizzazzjoni għolja tal-materja prima u spiża baxxa tal-produzzjoni tal-lott, sar proċess ideali ta' proċessar ta 'titanju u liga tat-titanju [1-4].

Il-proċess tal-iffurmar tal-injezzjoni tat-trab tal-metall ġeneralment jinkludi diversi proċessi bażiċi bħall-preparazzjoni tal-materjal tal-injezzjoni, iffurmar tal-injezzjoni, debonding, sinterizzazzjoni, u post-ipproċessar meħtieġ.

Kif muri fil-Figura 1, it-trab tal-metall u l-komponenti tal-legaturi organiċi huma l-ewwel imħallta, imħallta u granulati biex jippreparaw materjal ta 'injezzjoni. Imbagħad, il-materjal tal-injezzjoni jiġi injettat fil-moffa f'ċerta temperatura u pressjoni, imkessaħ, u demolded biex jinkiseb prodott aħdar b'forma speċifika. Imbagħad, permezz tal-proċess ta 'debonding, il-komponenti organiċi kollha ħlief għat-trab tal-metall jitneħħew mill-prodott aħdar, li jiffurmaw prodott aħdar debonding. Fl-aħħarnett, is-sinterizzazzjoni titwettaq biex tinkiseb il-prestazzjoni mixtieqa tal-prodott.

It-teknoloġija tal-iffurmar tal-injezzjoni tat-trab tal-metall kisbet taħlita organika tal-iffurmar tal-injezzjoni u t-teknoloġija tradizzjonali tal-metallurġija tat-trab, tegħleb l-iżvantaġġi ta 'spiża għolja tal-magni, forma sempliċi ta' proċess ta 'iffurmar tradizzjonali, effiċjenza baxxa ta' produzzjoni ta 'ippressar iżostatiku u proċess ta' molding ta 'injezzjoni, ħafna difetti fil-tradizzjonali proċess ta 'ikkastjar, u preċiżjoni ta' tolleranza baxxa. Ippromwoviet ħafna l-produzzjoni u l-applikazzjoni ta 'prodotti ta' titanju u liga ta 'titanju (kif muri fil-Figura 2).

1 Tabella tal-fluss tat-titanju u l-ligi tat-titanju manifatturati minn MIM



2 Applikazzjonijiet ta 'titanju u ligi tat-titanju manifatturati minn MIM



L-istatus tar-riċerka tat-titanju u l-iffurmar tal-injezzjoni tat-trab tal-metall tal-liga tat-titanju

Ir-riċerka wriet li l-proprjetajiet mekkaniċi, ir-reżistenza għall-korrużjoni u l-proprjetajiet bijomediċi ta 'prodotti ffurmati bl-injezzjoni ta' titanju u liga ta 'titanju huma influwenzati ħafna minn erba' aspetti: densità relattiva, kontenut ta 'impurità, elementi ta' liga u mikrostruttura.

Wara li l-prodott tal-iffurmar tal-injezzjoni jiġi sinterizzat, id-densità relattiva tiegħu hija ta 'madwar 95 fil-mija, u se jkun hemm ċertu proporzjon ta' pori residwi.

Dawn il-pori residwi se jsiru s-sors tax-xquq meta l-kampjun jinkiser, u jkollhom impatt akbar fuq is-saħħa tat-tensjoni, id-duttilità, l-ebusija tal-ksur, is-saħħa tal-għeja u proprjetajiet mekkaniċi oħra tal-materjal. Għalhekk, iktar ma tkun għolja d-densità relattiva ta 'prodotti ffurmati bl-injezzjoni ta' titanju u liga ta 'titanju, aħjar il-proprjetajiet mekkaniċi tagħhom.

Elementi ta 'impurità bħal ossiġnu, karbonju, nitroġenu, idroġenu, eċċ., Speċjalment ossiġnu, jistgħu jżidu s-saħħa tar-rendiment, is-saħħa tat-tensjoni, u l-ebusija tal-materjali, u jnaqqsu d-duttilità. Fit-temperatura tas-sinterizzazzjoni, l-elementi tal-impurità jinħall fit-titanju tal-matriċi. Minħabba n-nuqqas ta 'aġenti ta' tnaqqis effettivi, huwa diffiċli li jiġu kkontrollati l-elementi ta 'impurità f'titanju u ligi tat-titanju matul il-proċess ta' sinterizzazzjoni. Dan jeħtieġ li jiġi minimizzat l-ammont ta 'ossiġnu miżjud mal-materja prima u kull pass ta' proċess sussegwenti.

Il-mikrostruttura tat-titanju u l-ligi tat-titanju, inkluż id-daqs tal-qamħ u l-kompożizzjoni tal-fażi wara s-sinterizzazzjoni, jistgħu jaffettwaw il-proprjetajiet mekkaniċi tal-materjal. B'mod ġenerali, titanju iffurmat bl-injezzjoni u materjali ta 'liga tat-titanju b'rendiment eċċellenti għandhom densità għolja, kontenut baxx ta' impurità (ġeneralment kontenut ta 'ossiġnu), kompożizzjoni ta' liga xierqa, daqs tal-qamħ fin waqt id-densifikazzjoni, u inqas difetti [5].

1.1 Materja prima tat-trab

L-għażla tal-materja prima tat-trab hija pass importanti fil-proċess tal-iffurmar tal-injezzjoni tat-trab tat-titanju. Id-distribuzzjoni tad-daqs tal-partiċelli u l-morfoloġija tat-trab jaffettwaw direttament il-fluwidità u l-formabilità tal-kompost tal-iffurmar tal-injezzjoni, iż-żamma tal-forma tal-korp aħdar matul il-proċess ta 'debonding u r-rata ta' jinxtorob matul il-proċess tas-sinterizzazzjoni.

Il-metodi komunement użati għall-preparazzjoni tat-titanju u trab tal-liga tat-titanju jinkludu metodu mekkaniku u metodu ta 'atomizzazzjoni.

Il-forma tat-trab miksuba b'metodi mekkaniċi bħal tħin bil-ballun, tħin bil-ballun li tħawwad, tħin bil-ballun b'vibrazzjoni ta 'enerġija għolja, u polverizzazzjoni tal-fluss tal-arja hija ġeneralment irregolari jew angolari.

Il-proċess tad-deidroġenazzjoni tal-idroġenazzjoni (HDH) juża l-karatteristiċi ovvji tal-fraġilità tat-titanju wara l-assorbiment tal-idroġenu. Huwa mgħaffeġ permezz ta 'tħin mekkaniku jew tgħaffiġ tal-fluss ta' l-arja, u mbagħad soġġett għal deidroġenazzjoni biex jinkiseb trab tat-titanju b'forma irregolari, kif muri fil-Figura 3 (a). Il-metodu ta 'atomizzazzjoni (bħal atomizzazzjoni tal-gass inert, atomizzazzjoni tal-elettrodu li jdur tar-raġġ tal-plażma u atomizzazzjoni tal-gass tat-tidwib tal-induzzjoni tal-elettrodu) jista' jitwettaq f'atmosfera kompletament inerta, sabiex tinżamm il-purità għolja tat-trab mhux maħdum. It-trab ippreparat huwa f'forma sferika u għandu distribuzzjoni tad-daqs tal-partiċelli pjuttost wiesa ', b'prestazzjoni tajba ta' stivar, kif muri fil-Figura 3 (b).

Barra minn hekk, b'differenza mit-teknoloġija tal-produzzjoni tat-trab tal-azzar, il-produzzjoni ta 'trab tat-titanju ifjen hija aktar diffiċli. Hekk kif id-daqs tal-partiċelli jonqos, iż-żona tal-wiċċ speċifika tiżdied, u l-kontenut ta 'elementi ta' impurità jiżdied ukoll.

Tipikament, MIM juża trab tat-titanju b'daqs ta 'partiċelli ta' inqas minn 45 μ m. Meta l-partiċelli tat-trab huma kbar wisq, il-proċess ta 'injezzjoni huwa suxxettibbli għas-separazzjoni tal-legaturi tat-trab u l-formazzjoni ta' difetti. Huwa meħtieġ li jiġi kkunsidrat bis-sħiħ id-disinn tal-kompożizzjoni tal-materjal tal-injezzjoni u d-disinn tal-moffa [5].

Fig.3 HDH (a) u trab tat-titanju atomizzat (b) bil-gass użat f'MIM

1.2 Adeżiv

Il-binder huwa trasportatur li jeżisti fi stadji matul il-proċess kollu tal-iffurmar tal-injezzjoni, u l-funzjoni ewlenija tiegħu hija li timla l-moffa b'mod uniformi bi trab fi stat fluwidu, li tifforma l-forma mixtieqa, u żżommha sal-istadju ta 'qabel is-sinterizzazzjoni.

Fil-proċess tal-iffurmar tal-injezzjoni, il-binder għandu jkollu l-karatteristiċi li ġejjin: punt ta 'tidwib baxx, tixrib tajjeb għal partiċelli ta' trab, u solidifikazzjoni rapida, li hija konvenjenti għall-preparazzjoni ta 'materjali ta' injezzjoni; Għandu fluwidità tajba fit-temperatura tal-injezzjoni; Wara li tifforma, tista 'titneħħa faċilment mill-billetta, b'inqas materjal residwu u prodotti ta' dekompożizzjoni mhux tossiċi u mhux korrużivi.

B'mod ġenerali, il-komponenti tal-legaturi jinkludu mill-inqas il-komponent ewlieni u l-komponenti sekondarji:

Il-komponent ewlieni jintuża biex jixxarrab partiċelli tat-trab tal-metall u jipprovdi l-fluss meħtieġ, filwaqt li l-komponent sekondarju jiżgura li l-korp aħdar tal-injezzjoni għad ikollu saħħa suffiċjenti matul il-proċess tal-injezzjoni u wara t-tneħħija tal-komponent ewlieni tal-binder.

Fil-biċċa l-kbira tal-każijiet, is-sistema li jgħaqqad għandha komponent terz, bħal surfactants, biex ittejjeb il-kompatibilità bejn it-trab tal-metall u l-polimeri.

Skont il-komponenti ewlenin differenti fil-komponenti tal-legaturi, is-sistemi tal-legaturi użati b'mod komuni jistgħu jinqasmu f'sistemi bbażati fuq ix-xama ', sistemi bbażati fuq komposti aromatiċi, sistemi polyoxymethylene, u sistemi bbażati fuq l-ilma.

1.2.1 Binder ibbażat fuq ix-xama'

Ix-xama' użati komunement għall-legaturi tas-sistema bbażati fuq ix-xama' jinkludu diversi polimeri ta' katina qasira bħall-paraffin, ix-xama' tan-naħal, ix-xama' tal-palm, eċċ. Huma għandhom punt ta 'tidwib baxx, tixrib tajjeb, ktajjen molekulari qosra, viskożità baxxa, u bidliet fil-volum iżgħar waqt id-dekompożizzjoni meta mqabbla ma' oħrajn. polimeri, li jwassal biex tiġi żgurata l-eżattezza dimensjonali tal-prodott.

Il-komponenti sekondarji komunement użati ta 'sistemi bbażati fuq ix-xama' jinkludu polypropylene, polyethylene, ethylene vinyl acetate copolymer, u polymethyl methacrylate ta 'piż molekulari għoli. Minbarra l-legaturi tax-xama 'u l-iskeletru, normalment jiżdied surfactant bħal aċidu steariku biex itejjeb il-kompatibilità bejn it-trab u l-polimeru.

L-aktar sistema ta 'legatura bbażata fuq ix-xama' rrappurtata fil-letteratura kienet Kaneko et al. [6], li uża paraffin polybutyl metacrylate ethylene vinyl acetate kopolimeru dibutyl phthalate bħala binder u trab tat-titanju biex jipprepara materjal ta 'injezzjoni ta' rimarka. It-tagħbija tat-trab kienet 56 fil-mija, u wara d-debonding, ġiet sinterizzata f'1300 grad C u 1.3 Pa. Il-kampjun sinterizzat miksub kellu densità relattiva ta '94 fil-mija u saħħa kompressiva ta' 1000 MPa, iżda minħabba l-kontenut għoli ta 'impurità, huwa kellu kważi l-ebda duttilità.

Kato et al. [7] studja proċess ta 'debonding f'żewġ stadji li jgħaqqad debonding bil-vakwu u debonding ta' l-atmosfera ta 'argon, li naqqas b'mod sinifikanti l-kontenut tal-karbonju u l-ossiġnu f'partijiet sinterizzati.

Guo et al. [8-9] uża polyethylene glycol b'tixrib aħjar biex jissostitwixxi xi paraffin u żviluppa sistema ta 'legatura tal-aċidu steariku tal-polyethylene polyethylene polypropylene tal-paraffin, li ntużat fl-iffurmar tal-injezzjoni ta' titanju pur u ligi tal-vanadju tal-aluminju tat-titanju. Il-partijiet sinterizzati kellhom żamma ta 'forma tajba u mozzjoni tal-mewġ pulzier żgħir. Minħabba t-tnaqqis tal-kontenut ta 'ossiġnu u karbonju, il-prestazzjoni tjiebet ħafna, u rriżultat f'prestazzjoni tajba.

Barra minn hekk, ir-riċerkaturi użaw ix-xama 'tal-palm bħala sostitut parzjali għax-xama' tal-paraffin [10-13] u ż-żejt tal-palm bħala sostitut sħiħ għax-xama 'tal-paraffin [14] għal sistema li jgħaqqad ibbażata fuq ix-xama', li għandha effetti ta 'formazzjoni tajba. Madankollu, minħabba l-element ta 'l-ossiġnu li jinsab fix-xama' tal-palm innifsu, huwa wkoll sors ta 'titjib ta' l-ossiġnu,

Fil-preżent, l-aħjar sistema ta 'legaturi bbażata fuq ix-xama' rrappurtata fil-letteratura ġiet proposta minn Friederici et al. [15]. Matul il-proċess sperimentali, ġew iffurmati erba 'proporzjonijiet tal-legaturi billi ġew aġġustati l-proporzjonijiet ta' paraffin, polyethylene ta 'densità baxxa u aċidu stearic, u materjali ta' injezzjoni differenti ġew iffurmati, debonded, u sinterizzati bbażati fuq dawn il-proporzjonijiet. Inkiseb kampjun b'densità relattiva ta '98.1 fil-mija u kompożizzjoni kimika li tissodisfa r-rekwiżiti ta' titanju pur sekondarju.

Is-sistemi tal-legaturi bbażati fuq ix-xama għandhom rwol importanti fl-iffurmar tal-injezzjoni, iżda minħabba l-effiċjenza baxxa tad-debonding tas-solvent bl-użu ta 'solventi organiċi, ir-riċerkaturi kontinwament innovaw u żviluppaw sistemi ġodda ta' binder.

1.2.2 Binders ibbażati fuq komposti aromatiċi

Komposti aromatiċi (bħal naftalina, antraċen, eċċ.) Jistgħu jinħall f'temperaturi baxxi ħafna, u taħt kundizzjonijiet ta 'pressjoni baxxa, jistgħu jiġu trasformati direttament minn solidu għal gass permezz tas-sublimazzjoni f'temperaturi taħt il-punt tat-tidwib tagħhom. L-użu ta 'komposti aromatiċi bħala komponenti li jgħaqqdu jista' jtejjeb ħafna l-effiċjenza tal-proċess ta 'debonding.

Weil et al. [16-18] użaw komposti aromatiċi fl-iffurmar tal-injezzjoni tat-trab tal-metall tat-titanju. Fir-riċerka tagħha, ligi densi ta 'titanju aluminju vanadju u ligi porużi ta' titanju aluminju vanadju ġew ippreparati bl-użu ta 'naftalina, frazzjoni tal-massa ta' 1 fil-mija ta 'aċidu steariku, u 3 fil-mija sa 12 fil-mija frazzjoni tal-massa ta' kopolimeru ta 'etilene aċetat etilene bħala binders.

Matul l-esperiment, minħabba s-sublimazzjoni diretta tan-naftalina f'gass, ma dehret l-ebda fażi likwida matul il-proċess ta 'debonding, u l-volum tal-kampjun ma nbidilx. B'differenza għat-tneħħija tax-xaħam tas-solvent, l-enerġija tal-wiċċ involuta fil-metodu tas-sublimazzjoni hija relattivament baxxa, li jfisser li difetti komuni tat-tneħħija tax-xaħam bħal deformazzjoni u qsim jistgħu jiġu evitati. Fl-aħħar, id-densità relattiva tal-kampjun sinterizzat kienet 96.6 fil-mija, u l-kontenut tal-karbonju ma żdiedx.

Għalkemm is-sistema adeżiva kisbet prestazzjoni eċċellenti tal-prodott, il-komposti aromatiċi fis-sistema għad għandhom impatt fuq l-ambjent u s-saħħa fiżika, u ma ġewx studjati aktar jew applikati fuq skala kbira.

1.2.3 Binder ibbażat fuq polyoxymethylene

Polyformaldehyde intuża għall-ewwel darba fis-sistema li jgħaqqad minn Celanese Corp fl-1984, u aktar tard żviluppat minn BASF, li jagħmilha possibbli li l-komponenti li jgħaqqdu ma jkun fihom l-ebda xama 'jew komponenti ta' piż molekulari żgħir [19].

Polyformaldehyde huwa l-komponent ewlieni ta 'din is-sistema li jgħaqqad, u l-polyethylene (PE) huwa miżjud gradwalment bħala binder skeletru matul il-proċess ta' żvilupp aktar tard.

Fil-preżent, BASF iffurmat materjali tal-iffurmar tal-injezzjoni bbażati fuq din is-sistema li jgħaqqdu, li jkopru ħafna materjali bħal azzar b'liga baxxa, azzar li ma jissaddadx, azzar tal-għodda, titanju u ligi tat-titanju, u ċeramika.

Il-karatteristika sinifikanti tal-polyformaldehyde hija s-sensittività tagħha għal reaġenti aċidużi u s-suxxettibilità tagħha għal dekompożizzjoni aċiduża. Għalhekk, il-ġisem aħdar jista 'jiġi ttrattat f'atmosfera aċiduża taħt it-temperatura ta' trattib tiegħu. Il-proċess tal-polyoxymethylene huwa fi stat solidu, u jevita difetti bħal xquq u espansjoni kkawżati mit-togħlija tal-komponenti tal-legaturi. Barra minn hekk, id-deformazzjoni hija żgħira, iż-żamma tal-forma hija tajba, u l-kontroll tad-daqs huwa preċiż.

Barra minn hekk, minħabba r-rata ta 'diffużjoni għolja, meta mqabbla ma' metodi oħra ta 'tneħħija tax-xaħam, ir-rata ta' tneħħija tax-xaħam hija ogħla, u tilħaq 10 darbiet ir-rata ta 'debonding tradizzjonali tas-solvent, filwaqt li tippermetti debonding ta' daqs eħxen [20].

Għalkemm is-sistema tal-legaturi bbażata fuq il-polyoxymethylene għandha ħafna vantaġġi msemmija hawn fuq, għandha wkoll ħafna żvantaġġi.

Il-proċess ta 'debonding katalitiku ħafna drabi juża fwar ta' aċidu nitriku korrużiv ħafna bħala katalizzatur. Min-naħa waħda, il-poliformaldehyde jista 'jiddekomponi waqt il-preparazzjoni ta' materjali ta 'injezzjoni u stadji tal-iffurmar ta' injezzjoni, u jipproduċi formaldehyde tossiku ħafna. Barra minn hekk, il-prodotti tad-dekompożizzjoni jeħtieġ li jitneħħew permezz ta 'kombustjoni f'żewġ stadji. Min-naħa l-oħra, l-atmosfera aċiduża li għandha rwol katalitiku għandha korrużività akbar għat-tagħmir, li teħtieġ aktar investiment.

1.2.4 Binder ibbażat fuq l-ilma

Is-solventi ta 'debonding (bħal heptane u hexane) jew il-prodotti tad-dekompożizzjoni ta' komponenti ta 'aġent ta' twaħħil (monomeri komposti aromatiċi u formaldehyde) użati fis-sistemi ta 'aġenti ta' twaħħil imsemmija hawn fuq huma xi ftit jew wisq ta 'ħsara għall-ambjent u l-operaturi. Għalhekk, l-iżvilupp u l-użu ta 'sistemi ta' aġent ta 'twaħħil tas-solvent li ma jagħmlux ħsara lill-ambjent huwa ta' sinifikat kbir.

Is-sistema eżistenti tal-legaturi li ma tagħmilx ħsara lill-ambjent tuża l-ilma bħala s-solvent tad-debonding.

Skond ir-rwoli differenti ta 'l-ilma fil-preparazzjoni ta' materjali ta 'injezzjoni, dan it-tip ta' sistema li jgħaqqad jista 'jinqasam f'bażi ​​ta' ġel u mhux ibbażata fuq ġel.

Il-polimeru komuni użat f'sistemi mhux ibbażati fuq il-ġell huwa polyethylene glycol, li għandu prestazzjoni tajba u huwa rħis u faċli biex jinkiseb. Polyethylene glycol ta 'piż molekulari baxx jista' jitneħħa malajr u kważi kompletament f'60 grad C, b'firxa ta 'piż molekulari użat komunement ta' madwar 500-2000. Il-binder ta 'l-iskeletru użat b'mod komuni huwa metakrilat tal-polimetil b'piż molekulari ta' 10000.

Sidambe et al. [21] uża komponent li jgħaqqad li jinħall fl-ilma tal-polyethylene glycol polymethyl methacrylate stearic acid biex jistudja b'rata ta 'tagħbija ta' trab ta '69 fil-mija.

Fl-esperiment, polyethylene glycol tneħħa kompletament fl-ilma f'55 grad C wara 5 sigħat, u l-metakrilat tal-polimetil tneħħa kompletament fi fluss ta 'gass argon ta' debonding sħun f'440 grad C. Il-kontenut finali ta 'ossiġnu (frazzjoni tal-massa) tal-kampjun ippreparat huwa 0.2 fil-mija, b'saħħa tat-tensjoni korrispondenti ta '850-880 MPa u elongazzjoni ta' 8.5 fil-mija -16 fil-mija, li jilħqu l-istandard ASTM grad 5 Ti.

Il-biċċa l-kbira tal-legaturi bbażati fuq il-ġel huma sustanzi naturali, bħal ċelluloża, agar tal-lamtu, eċċ.

Tokura et al. [22] uża l-agar biex jissostitwixxi l-legaturi tal-polimeru fl-iffurmar tal-injezzjoni tat-trab tat-titanju u studja l-istabbiltà termali, is-solubilità u l-viskożità tal-materjal tal-injezzjoni ta 'din is-sistema tal-legaturi.

Suzuki [24] et al. ipprepara 97.3 fil-mija kampjuni b'densità relattiva bl-użu ta' agar (piż molekulari 82 500) li jgħaqqad li kien fih 4 fil-mija frazzjoni tal-massa. Il-frazzjonijiet tal-massa tal-karbonju u l-ossiġnu tal-kampjuni huma 0.33 fil-mija u 0.3 fil-mija, rispettivament. Il-qawwa tal-produzzjoni hija 539 MPa, u t-titwil huwa madwar 10 fil-mija. Ir-riżultati sperimentali juru li meta tuża agar ta 'piż molekulari għoli, is-saħħa tal-ġel tiżdied, iżda l-kontenut ta' karbonju u ossiġnu residwu huwa għoli, li jirriżulta f'densità ta 'sinterizzazzjoni aktar baxxa, saħħa tat-tensjoni u titwil tal-biċċiet sinterizzati.

Il-binder ibbażat fuq l-ilma mhux ibbażat fuq il-ġel huwa faċli biex jiġi kkontrollat, it-tagħmir għat-tneħħija tax-xaħam huwa orħos minn metodi oħra ta 'tneħħija tax-xaħam, u l-legaturi huwa bijodegradabbli u mhux tossiku għall-mikro-organiżmi, iżda t-trattament tal-ilma mormi għat-tneħħija tax-xaħam jeħtieġ spejjeż addizzjonali.

Huwa diffiċli li tikkontrolla d-daqs tal-partijiet finali prodotti minn kompost tal-iffurmar tal-injezzjoni ta 'sistema ta' binder ibbażat fuq ġel, u l-kompożizzjoni mhix stabbli biżżejjed, għalhekk il-kundizzjonijiet tal-proċess u l-kontroll tal-kwalità huma diffiċli, u għadhom meħtieġa aktar riċerka u ottimizzazzjoni.

1.3 injezzjoni molding, debonding, u s-sinterizzazzjoni

Il-parametri tal-proċess tal-iffurmar tal-injezzjoni huma ddeterminati mill-prestazzjoni tal-materjal tal-injezzjoni u l-forma ġeometrika tal-prodott fil-mira.

Kif issemma qabel, id-daqs tal-partiċelli tat-trab tat-titanju huwa ġeneralment oħxon, li huwa suxxettibbli għas-separazzjoni tal-legaturi tat-trab meta mqabbel mal-iffurmar tal-injezzjoni tal-materjal tal-istainless steel. Qabel l-iffurmar tal-injezzjoni, għandhom jiġu żviluppati parametri xierqa tal-proċess tal-iffurmar ibbażati fuq il-proprjetajiet reoloġiċi tal-materjal tal-injezzjoni biex jitnaqqsu d-difetti fil-billetta ffurmata.

Wang et al. [25] ħejja materjali tal-iffurmar tal-injezzjoni bl-użu ta 'liga Ti-6Al{-4V flimkien ma' sistema ta 'legaturi bbażata fuq ix-xama' trab, u ttestja u analizzat il-proprjetajiet reoloġiċi tal-materjali tal-injezzjoni taħt ammonti u temperaturi differenti ta 'tagħbija ta' trab, tipprovdi bażi għall-iżvilupp ta 'parametri ta' iffurmar xierqa għall-proċess tal-iffurmar tal-injezzjoni.

Park et al. ħejjew materjali ta 'injezzjoni bl-użu ta' trab tat-titanju aerosolizzat, trab tat-titanju HDH, u trab tat-titanju HDH spheroidized, u kejlu l-proprjetajiet reoloġiċi u l-imġiba ta 'debonding tagħhom. Huma pproponew indiċi tal-formabbiltà għall-materjal tal-injezzjoni u evalwaw il-prestazzjoni tiegħu abbażi ta 'dan. Ir-riżultati tal-analiżi pprovdew bażi teoretika għall-użu simultanju ta 'trab HDH u trab aerosolizzat fis-sistema tal-materjal tal-injezzjoni.

Barriere et al. [27] esplorat l-aħjar parametri tal-proċess għall-produzzjoni ta 'partijiet iffurmati bl-injezzjoni tal-metall mingħajr difetti u bil-proprjetajiet mekkaniċi meħtieġa bbażati fuq proċessi ta' simulazzjoni sperimentali u numeriċi. Ibbażat fuq tekniki tal-immudellar, intużaw ekwazzjoni tal-fluss f'żewġ fażijiet u algoritmu espliċitu żviluppat ġdid biex ibassru l-fenomeni ta 'separazzjoni tal-materjal matul il-proċess tal-injezzjoni bl-użu ta' simulazzjoni numerika.

Chen et al. [28] uża trab tal-liga ta 'qabel Ti-6Al-4V idroġenat deidroġenat u sistema li jgħaqqad li jinħall fl-ilma biex tipprepara materjal ta' injezzjoni ta 'rimarka, u mbagħad kejjel ir-rata ta' tneħħija tal-polyethylene glycol tal-komponent tal-legaturi li jinħall fl-ilma f'kampjuni ta 'ħxuna differenti f'temperaturi differenti. Ġie stabbilit mudell matematiku ta 'debonding ikkontrollat ​​minn diffużjoni biex jiddetermina l-mekkaniżmu ta' debonding tas-sistema tal-legaturi.

Sidambe [29] u oħrajn użaw il-metodi Taguchi biex jiddeterminaw l-aħjar kombinazzjoni ta 'temperatura tas-sinterizzazzjoni, ħin, rata ta' tisħin, atmosfera u parametri oħra.

Lanqas et al. [30] ipprepara materjal ta 'injezzjoni Ti - 6Al - 4V billi uża stearat tal-palm u sistema li jgħaqqad il-polyethylene, u fformula l-aħjar proċess ta' produzzjoni billi uża metodi Taguchi. Fl-aħħarnett, inkiseb kampjun b'qawwa ta 'rendiment ta' 934.4 MPa u elongazzjoni ta '10 fil-mija, u l-prestazzjoni ġenerali tagħha ssodisfat ir-rekwiżiti ta' liga ta 'titanju mediku ASTM B348-02.

Obasi et al. [31] ipprepara kampjuni Ti-6Al-4V bi proprjetajiet li jissodisfaw ir-rekwiżiti tal-ASTM B348-02 liga tat-titanju grad 23, u studja l-effetti tal-bidliet fis-sistemi bażiċi tal-parametri tal-proċess fuq it-termali proċessi ta' tneħħija tax-xaħam u sinterizzazzjoni ta' komponenti MIM tat-trab Ti-6Al{-4V.

Limberg et al. [32] ipprepara Ti-45Al-5Nb-0.2B{-0.2C bl-użu ta' taħlita ta' trab elementali matul il-proċess tal-iffurmar tal-injezzjoni, u studja l-effetti tal-ħin tas-sinterizzazzjoni u atmosfera fuq proprjetajiet tensili u mikrostruttura. Inkiseb kampjun b'saħħa tensili ta 'madwar 630 MPa.

Guo et al. [8-9] ipprepara materjali tat-titanju pur u Ti-6Al-4V bl-użu tat-teknoloġija tal-iffurmar tal-injezzjoni, u studja l-effetti ta 'proċessi ta' trattament bis-sħana bħall-ippressar iżostatiku sħun u l-ittemprar fuq il-proprjetajiet tal- materjal tal-liga. L-effett tat-trattament tas-sħana kien ikkaratterizzat kwalitattivament u kwantitattivament permezz tal-ittestjar tal-mikrostruttura u l-proprjetajiet mekkaniċi, u l-mikrostruttura tagħha tidher fil-Figura 4.

Materjal ta 'injezzjoni ta' rimarka huwa ppreparat billi tħallat trab tat-titanju atomizzat, trab tat-titanju idroġenat idroġenat, u sistema ta 'legaturi bbażata fuq ix-xama'. Wara l-iffurmar tal-injezzjoni, it-tneħħija tas-solvent titwettaq f'taħlita ta 'eptan u etanol. Il-binder jitneħħa kompletament wara li jissaħħan għal 350, 420, u 600 grad C b'ċerta rata ta 'tisħin, u t-temperatura tas-sinterizzazzjoni hija 1230 grad C għal 3 sigħat. Fl-aħħarnett, il-proprjetajiet tat-tensjoni tal-kampjun sinterizzat kienu 389-419 MPa, u t-titwil kien 2-4 fil-mija.

Il-membri tal-grupp ta 'riċerka tagħna [33] ħejjew kampjuni ta' titanju pur bl-użu ta 'sistema ta' trab tat-titanju aerosolizzat u binder li jinħall fl-ilma, u studjaw l-effetti tat-temperatura tas-sinterizzazzjoni u l-ħin taż-żamma fuq il-proprjetajiet ta 'kampjuni ta' titanju pur. Il-proċess tas-sinterizzazzjoni twettaq taħt grad ta 'vakwu ta' 10-4-10-3 Pa, b'temperatura ta 'sinterizzazzjoni ta' 1350 grad C u elongazzjoni ta '20.3 ​​fil-mija miksuba wara li żamm għal 3 sigħat. Il-kampjuni jikkonformaw bis-sħiħ mal-aħjar prestazzjoni tal-metallurġija tat-trab ta 'ASTM F2989-13, b'densità relattiva ta' 96.9 fil-mija u saħħa tat-tensjoni ta '443 MPa, Standard ta' Titanju Pur Grad II Bijomediku.

4 Mikrostrutturi ta' Ti (a) u Ti-6Al-4V (b) kampjuni ppreparati minn materja prima bbażata fuq ix-xama'

2 Materjali ġodda tal-iffurmar tal-injezzjoni tat-titanju u l-liga tat-titanju

It-titanju u l-ligi tat-titanju bħalissa jintużaw ħafna fl-ortopedija, tagħmir dentali, u impjanti mediċi. Madankollu, minħabba d-differenza fil-proprjetajiet mekkaniċi bejn titanju u għadam uman (b'modulu elastiku ta 'madwar 20 GPa), l-effetti ta' lqugħ tat-tensjoni huma ġġenerati fl-interface għadam/impjant, li jistgħu jikkompromettu ħafna riżultati kliniċi fit-tul, kif muri f' Figura 5.

Għalhekk, ir-riċerkaturi aġġustaw il-proprjetajiet mekkaniċi tal-materjali tat-titanju billi bidlu l-istruttura u l-kompożizzjoni tal-liga tagħhom, u jagħmluhom eqreb lejn l-istruttura u l-prestazzjoni tal-għadam naturali fil-ġisem tal-bniedem.

5 Tqabbil tal-modulu ta 'elastiċità ta' ligi bijomediċi tat-titanju

2.1 Materjali tat-titanju poruż u komposti taċ-ċeramika tat-titanju

Materjali tat-titanju poruż u materjali ġodda tas-sistema tal-liga tat-titanju għandhom struttura xierqa tal-pori u proprjetajiet mekkaniċi, li jagħmluhom materjali ideali għal impjanti ta 'sostituzzjoni ortopediċi.

Min-naħa waħda, tista 'tnaqqas b'mod effettiv in-nuqqas ta' qbil bejn l-impjant u t-tessut tal-għadam, u b'hekk tnaqqas l-effett tal-ilqugħ tal-istress u tikseb il-funzjoni fit-tul u effettiva tal-impjant; Min-naħa l-oħra, l-istruttura poruża hija kundizzjoni meħtieġa biex iċ-ċelluli tal-għadam jikbru fil-ġisem tal-impjant, u l-istruttura poruża interkonnessa tista 'tippermetti li jgħaddi ammont kbir ta' fluwidu tal-ġisem, u tippromwovi aktar it-tkabbir taċ-ċelluli tal-għadam.

Gu et al. iffurmat tip ġdid ta 'liga TC4 bi struttura ta' pori miftuħa billi żżid TiH2 bħala aġent tar-ragħwa u attivatur għal trab tal-element tal-vanadju tal-aluminju tat-titanju, b'distribuzzjoni uniformi tad-daqs tal-pori u daqs tal-pori li jvarja minn 90 sa 190 μ m. Il-porożità hija madwar 43 fil-mija ~ 59 fil-mija, u l-modulu elastiku jvarja minn 5.8 sa 9.5 GPa. Magna et al. [35] ippreparat ligi tat-titanju multi mikroporużi bl-użu tat-teknoloġija tal-iffurmar tal-injezzjoni tat-trab (PIM) flimkien ma 'teknoloġija tal-aġent li jifforma l-pori, u studja l-effett tal-ammont ta' aġent li jifforma l-pori metakrilat tal-polimetil fuq id-densità, is-saħħa kompressiva u l-modulu elastiku tal-liga.

Tuncer et al. [36] uża sistema ta 'trab sferiku atomizzat, trab tat-titanju HDH, u binder ibbażat fuq ix-xama' biex jistudja l-effett tat-trab inizjali fuq il-prestazzjoni tal-prodott finali tat-titanju poruż billi żżid ċertu ammont ta 'NaCl u KCl bħala aġenti li jiffurmaw il-pori. Barra minn hekk, billi jiġi aġġustat l-ammont ta 'aġenti li jiffurmaw il-pori, inkiseb materjal ta' titanju poruż bil-porożità meħtieġa u d-daqs tal-pori għal impjanti mediċi, u l-kompożizzjoni kimika tal-materjal setgħet tilħaq l-istandard tat-titanju pur tat-tielet grad.

Chen et al. [37] użaw NaCl bħala aġent li jifforma l-pori u materjal ta 'injezzjoni ibbażat fuq ix-xama' trab tat-titanju idroġenat deidroġenat biex jipprepara kampjuni ffurmati bl-injezzjoni. Il-kampjuni miksuba kellhom porożità ta '42.4 fil-mija ~ 71.6 fil-mija u daqs tal-pori ta' 300 μ m. Kif muri fil-Figura 6. Billi jiġi aġġustat l-ammont ta 'NaCl użat, jistgħu jiġu ffurmati pori interkonnessi ġewwa l-parti tal-injezzjoni, u l-proprjetajiet mekkaniċi tagħhom huma simili għal dawk tal-għadam kanċella.

Barbosa et al. [38] l-ewwel uża trab Fe22Cr biex jittestja l-proprjetajiet reoloġiċi ta 'materjali ta' injezzjoni b'sistemi ta 'legaturi differenti. Ibbażat fuq ir-riżultati tat-test tal-prestazzjoni, intgħażlet sistema xierqa ta 'legaturi bbażata fuq ix-xama'. Imbagħad, it-trab Ti u l-aġent li jifforma l-pori NaCl ġew magħquda għall-ippressar sħun u l-iffurmar ta 'injezzjoni b'ħafna komponenti. Wara t-tneħħija tax-xaħam u s-sinterizzazzjoni, ġie ppreparat komponent ta 'impjant tas-sinsla b'qalba densa u gradjent ta' porożità esterna.

6 Komponent tal-iffurmar tal-injezzjoni tat-titanju poruż li juża NaCl bħala detentur tal-ispazju

Hydroxyapatite (HA), bl-istess kompożizzjoni kimika u struttura tal-kristall bħat-tessut tal-għadam naturali tal-bniedem, għandu vantaġġi uniċi fis-sostituzzjoni tal-għadam u r-rikostruzzjoni tal-għadam, u beda jkollu rwol dejjem aktar importanti f'apparat bijomediku.

Madankollu, minħabba l-fraġilità għolja u l-proprjetajiet mekkaniċi foqra tiegħu, HA ma jistax jintuża bħala komponent li jiflaħ it-tagħbija waħdu, li jirriżulta fl-emerġenza ta 'tip ġdid ta' materjal bijomediku magħmul minn materjali HA u titanju.

Thian et al. [39-42] studja l-preparazzjoni ta 'materjali komposti Ti6Al4V/HA bl-użu tal-metodu tal-iffurmar tal-injezzjoni. L-ewwelnett, trab kompost Ti6Al4V/HA ġie ppreparat bl-użu tal-metodu tad-demel likwidu taċ-ċeramika. Imbagħad, it-trab ippreparat tħallat ma 'binder kummerċjali PAN-250S biex jipprepara materjal ta' injezzjoni ta 'rimarka. Il-proprjetajiet reoloġiċi tal-materjal tal-injezzjoni ġew ttestjati, u ġew studjati l-effetti tar-rata tat-tisħin u r-rata tal-fluss tal-gass tal-atmosfera tad-debonding fuq id-difetti tad-debonding, l-ammont tat-tneħħija tal-legaturi, u l-kontenut tal-karbonju residwu matul il-proċess ta 'debonding; L-effett tal-parametri tal-proċess tas-sinterizzazzjoni (rata ta 'tisħin, temperatura ta' sinterizzazzjoni, ħin ta 'żamma, rata ta' tkessiħ, eċċ.) Fuq il-prestazzjoni tal-kampjun finali, li jirriżulta f'porożità ta 'madwar 50 fil-mija tal-kampjun; Barra minn hekk, il-proċess ta 'degradazzjoni bijoloġika tal-materjal ippreparat Ti6Al4V/HA fl-ambjent tal-fluwidu tal-ġisem ġie analizzat u kkaratterizzat permezz tar-riżultati tat-test tal-proprjetajiet mekkaniċi.

2.2 Materjali ġodda ta 'liga tat-titanju

Il-qasam bijomediku, bħala fergħa importanti tal-applikazzjoni tal-materjal tat-titanju, id-direzzjoni tad-domanda tal-applikazzjoni tagħha taffettwa direttament ix-xejra tal-iżvilupp tal-materjali tat-titanju.

Materjali bikrija tat-titanju użaw titanju pur （ Prinċipalment magħmul minn fażijiet, iżda materjali tat-titanju pur għandhom saħħa aktar baxxa u reżistenza fqira għall-ilbies, li wasslu għall-iżvilupp ta 'materjali ta' saħħa għolja u toughness għolja rappreżentati minn Ti6Al4V, Ti6Al7Nb, u Ti5Al2.5Fe flimkien ma 'liga tat-Tip A .

Aust et al. [43] materjali tal-kamin tal-għadam manifatturati b'suċċess b'rendiment eċċellenti bl-użu ta 'trab Ti6Al7Nb u sistema li jgħaqqad ibbażata fuq ix-xama' (paraffin plus PE flimkien ma 'aċidu steariku), kif muri fil-Figura 7. Il-materjal għandu densità relattiva ta' 97.6 fil-mija, saħħa tat-tensjoni ta '815 MPa , saħħa ta 'rendiment ta' 714 MPa, u titwil ta '8.7 fil-mija.

Ir-riżultati tar-riċerka wrew li elementi ta 'liga bħal Al u V f'ligi tal-vanadju tal-aluminju tat-titanju użati ħafna u ligi tan-nijobju tal-aluminju tat-titanju jirrilaxxaw joni ċitotossiċi Al u V wara li l-impjanti jidħlu fil-ġisem tal-bniedem, u jikkawżaw ħsara lill-ġisem tal-bniedem.

Bħala riżultat, ir-riċerkaturi wettqu serje ta 'esperimenti ta' ġenerazzjoni ġdida li fihom elementi ta 'bijosigurtà bħal Nb, Ta, Zr, Mo, Sn, iżda mhux elementi Al u V Żvilupp ta' sistemi ta 'liga tat-titanju.

Ligi bijoloġiċi tat-titanju żviluppati u riċerkati bħalissa jinkludu prinċipalment Ti-15Nb, Ti-13Nb-13Zr, Ti-35Nb-7Zr{-5Ta , Ti-12Mo-6Zr-2Fe, Ti-35.3Nb-5.1Ta{-7.1Zr, u Ti{{15} }Nb-13Ta-4.6Zr [44]. Minħabba diversi limitazzjonijiet bħat-teknoloġija tal-manifattura tat-trab, dawn is-sistemi ta 'liga mhumiex użati ħafna fil-proċessi tal-iffurmar tal-injezzjoni tat-trab.

Zhao et al. [45] uża trab tat-titanju u trab tan-nijobju għal esperimenti tal-iffurmar tal-injezzjoni biex jipprepara b'suċċess ligi ta 'fażi doppja TiNb b'densità relattiva ta' madwar 95 fil-mija. Billi ttestjaw il-proprjetajiet mekkaniċi ta 'billetti ħodor, partijiet debonding, u partijiet sinterizzati, kif ukoll osservazzjoni u tqabbil tal-mikrostruttura ta' partijiet sinterizzati b'kontenut differenti ta 'kompożizzjoni ta' liga, ġie studjat l-effett tal-kontenut ta 'Nb fuq il-mikrostruttura u l-proprjetajiet mekkaniċi tal-liga.

Arokiasamy et al. [46] ipprepara liga Ti-5Fe-5Zr billi żied elementi Fe u Zr ma' trab tat-titanju pur HDH, u kejjel il-proprjetajiet mekkaniċi tal-liga. Ibbażat fuq ir-riżultati tat-test, inkiseb il-mekkaniżmu tal-pori residwi u l-effett tat-TiC fuq il-proprjetajiet tal-materjal tal-liga.

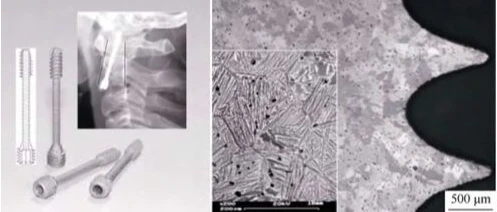

Fig.7Ti6Al7Nb 骨钉Ti6Al7Nb kamin għall-għadam ippreparat minn MIM

3 Outlook

Il-gravità speċifika baxxa, saħħa speċifika għolja, bijokompatibilità eċċellenti, reżistenza għall-ossidazzjoni u reżistenza tajba għall-korrużjoni tat-titanju u l-ligi tat-titanju għandhom potenzjal kbir ta 'żvilupp f'applikazzjonijiet bħall-ajruspazjali, mediċi, kimiċi, tal-karozzi, u oġġetti tal-konsumatur ta' kuljum.

Meta mqabbla ma 'tekniki ta' pproċessar tradizzjonali bħal forġa, ikkastjar, u makkinar, it-teknoloġija tal-iffurmar tal-injezzjoni tat-trab għandha vantaġġi ovvji, bħal kompożizzjoni ta 'liga uniformi, rata għolja ta' utilizzazzjoni tal-materja prima, u kapaċità ta 'produzzjoni qawwija għal kwantitajiet kbar ta' partijiet b'forma kumplessa, li jistgħu jippromwovu ħafna il-produzzjoni u l-applikazzjoni ta 'prodotti ta' titanju u liga ta 'titanju.

Għalkemm sar xi progress fir-riċerka tal-iffurmar tal-injezzjoni tat-titanju u l-liga tat-titanju, serje ta 'problemi għad iridu jiġu solvuti fil-proċess attwali ta' produzzjoni industrijali, bħall-prezz għoli ta 'materja prima ta' trab ta 'kwalità għolja, konverżjoni u applikazzjoni insuffiċjenti ta 'sistemi ġodda ta' liga tat-titanju ta 'kwalità għolja għall-iffurmar ta' injezzjoni, u diffikultà fil-kontroll tal-kompożizzjoni kimika tal-prodott.

Barra minn hekk, bl-iżvilupp mgħaġġel tat-teknoloġija tal-mikrosistemi f'dawn l-aħħar snin, id-domanda għal komponenti mikro kumplessi applikati fil-mikrosistemi qed tkompli tiżdied. L-iffurmar tal-injezzjoni tat-trab jeħtieġ li jaqleb minn tipi ta 'prodotti tradizzjonali għal prodotti mikro u jiżviluppa f'teknoloġija tal-iffurmar tal-mikro injezzjoni tat-trab.

Fil-preżent, it-teknoloġija tal-iffurmar tal-mikro injezzjoni hija ffukata l-aktar fuq sistemi ta 'materjal bħal polimeri u azzar li ma jissaddadx, u għad hemm ħafna kwistjonijiet li jeħtieġ li jiġu studjati fl-iffurmar ta' mikro injezzjoni ta 'titanju u ligi tat-titanju.

Għalhekk, l-iżvilupp tar-riċerka tal-iffurmar tal-injezzjoni tat-titanju u tal-liga tat-titanju għandu jiffoka fuq ir-riċerka u l-iżvilupp ta 'sistemi ġodda ta' liga tat-titanju, l-iżvilupp ta 'teknoloġija tal-preparazzjoni tat-trab tal-liga tat-titanju bi prezz baxx u ta' kwalità għolja, u l-istudju tal-iffurmar tal-mikro injezzjoni tal-materjal tat-titanju adattat għal apparat mikro kumpless.

Bl-approfondiment tar-riċerka dwar it-teknoloġija tal-iffurmar tal-injezzjoni tat-titanju u l-liga tat-titanju, huwa maħsub li t-teknoloġija tal-iffurmar tal-injezzjoni tat-titanju u l-liga tat-titanju se tagħmel progress sinifikanti, u b'hekk tippromwovi l-iżvilupp mgħaġġel tal-industrija tat-titanju.
