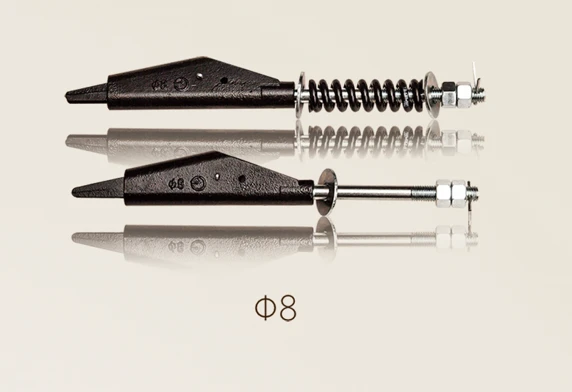

Assemblaġġ tat-twaħħil tat-tarf tal-ħabel tal-wajer mitluf-casting fiss Φ8
L-assemblaġġ tat-twaħħil tat-tarf tal-ħabel tal-wajer Φ8 fiss fondut huwa komponent ta 'konnessjoni importanti użat f'liftijiet, makkinarju tal-irfigħ, u oqsma oħra. Jintuża primarjament għat-twaħħil u l-appoġġ tat-truf tal-ħbula tal-wajer tal-azzar.
L-assemblaġġ tat-twaħħil tat-tarf tal-ħabel tal-wajer Φ8 fiss fondut huwa komponent ta 'konnessjoni importanti użat f'liftijiet, makkinarju tal-irfigħ, u oqsma oħra. Jintuża primarjament għat-twaħħil u l-appoġġ tat-truf tal-ħbula tal-wajer tal-azzar. Dan li ġej jipprovdi introduzzjoni dettaljata għall-kompożizzjoni strutturali tiegħu, il-karatteristiċi tal-materjal, il-parametri tal-prestazzjoni, ix-xenarji applikabbli, u l-punti ta 'installazzjoni:
Kompożizzjoni Strutturali
● Magħmul bl-użu ta 'proċess ta' ikkastjar ta '-biċċa waħda, it-toqba ta' ġewwa tal-kmiem tal-koni hija ddisinjata bi struttura konika li taqbel mad-dijametru tal-ħabel tal-wajer tal-azzar (Φ8mm). Il-ħajt ta 'ġewwa ġeneralment ikollu mudelli jew skanalaturi kontra ż-żlieq biex itejjeb il-frizzjoni bejn il-ħabel tal-wajer tal-azzar u l-kmiem tal-koni, u jipprevjeni ż-żlieq.
● Il-parti ta 'fuq tal-kmiem tal-koni għandha ħjut ta' konnessjoni jew toqob tal-brilli għal konnessjoni mat-tagħbija-komponenti li jġorru (bħal frejms tal-karozzi tal-liftijiet u frejms tal-kontrapiż), u l-qiegħ huwa daħla miftuħa biex jgħaddi minnu l-ħabel tal-wajer tal-azzar.
● Adattat għal ħbula tal-wajer ta 'l-azzar ta' dijametru ta 'Φ8mm -speċifiku (ġeneralment struttura 6×19S+FC jew 8×19S+FC, saħħa tat-tensjoni Akbar minn jew ugwali għal 1770MPa). Il-ħabel tal-wajer tal-azzar għandu jintgħażel skont ir-rekwiżiti speċifiċi tat-tagħbija u jikkonforma mal-istandards nazzjonali (bħal GB/T 8918).
● Mimli l-vojt bejn il-kmiem tal-kon u l-ħabel tal-wajer tal-azzar, huwa msaħħan u mdewweb, imbagħad imkessaħ u solidifikat, jgħaqqad sew il-ħabel tal-wajer tal-azzar u l-kmiem tal-koni flimkien biex jiffurmaw struttura ta 'trażmissjoni ta' forza affidabbli. Il-metall Babbitt għandu fluwidità u toughness tajba, filwaqt li r-reżina hija adattata għal applikazzjonijiet mingħajr fjammi miftuħa, u għandha saħħa għolja u reżistenza għat-tixjiħ wara t-tqaddid.
● Mimli l-vojt bejn il-kmiem tal-kon u l-ħabel tal-wajer tal-azzar, huwa msaħħan u mdewweb, imbagħad imkessaħ u solidifikat, jgħaqqad sew il-ħabel tal-wajer tal-azzar u l-kmiem tal-koni flimkien biex jiffurmaw struttura ta 'trażmissjoni ta' forza affidabbli. Il-metall Babbitt għandu fluwidità u toughness tajba, filwaqt li r-reżina hija adattata għal applikazzjonijiet mingħajr fjammi miftuħa, u għandha saħħa għolja u reżistenza għat-tixjiħ wara t-tqaddid.
● Xi mudelli huma mgħammra b'tappijiet tat-trab jew għata protettiva biex jipprevjenu impuritajiet u umdità milli jidħlu ġewwa l-kmiem tal-koni, u jevitaw il-korrużjoni tal-ħabel tal-wajer tal-azzar jew ix-xjuħija tal-metall/reżina Babbitt, u b'hekk testendi l-ħajja tas-servizz.
Karatteristiċi tal-Materjal
Materjal tal-kmiem tal-koni
Normalment magħmul minn ħadid fondut ta '-kwalità għolja (bħal HT200) jew azzar fondut (bħal ZG230-450). Il-ħadid fondut għandu spiża aktar baxxa u prestazzjoni tajba tal-ikkastjar, filwaqt li l-azzar fondut huwa adattat għal applikazzjonijiet b'rekwiżiti ta 'tagħbija ogħla u għandu saħħa tat-tensjoni ogħla u toughness tal-impatt.
Metall Babbitt
Komunement juża ZChSnSb11-6 (liga Babbitt ibbażata fuq il-landa), li għandha punt ta 'tidwib baxx (madwar 240 grad) u fluwidità eċċellenti. Wara s-solidifikazzjoni, jeħel mill-qrib mal-wiċċ tal-ħabel tal-wajer tal-azzar, u jiżgura trasmissjoni ta 'forza uniformi.
Reżina
Adeżiv ibbażat fuq ir-reżina epoxy-, li għandu jkun ħieles minn solvent-, ikollu viskożità baxxa, u saħħa kompressiva ta 'Akbar minn jew ugwali għal 80MPa wara t-tqaddid, u jippossjedi reżistenza għat-temperatura (-40 grad ~ 80 grad) u reżistenza għat-tixjiħ.
Parametri tal-Prestazzjoni
● Tagħbija Rated: Skont il-materjal tal-kmiem tal-koni u l-ispeċifikazzjonijiet tal-ħabel tal-wajer tal-azzar, it-tagħbija nominali tax-xogħol hija ġeneralment 5 ~ 8kN (valuri speċifiċi għandhom jirreferu għat-tabella tal-parametri pprovduta mill-manifattur), u t-tagħbija tat-tkissir mhix inqas minn 3 darbiet it-tagħbija nominali (jiġifieri, 15 ~ 24kN).
● Dijametru Applikabbli tal-Ħabel tal-Wajer tal-Azzar: Imqabbel strettament mal-ħabel tal-wajer tal-azzar Φ8mm, b'devjazzjoni permissibbli ta '±0.1mm; dijametru kbir wisq jew żgħir wisq iwassal għal tnaqqis fis-saħħa tal-konnessjoni.
● Dimensjonijiet tal-kmiem tal-koni: It-tul tal-kmiem tal-koni huwa ġeneralment 80 ~ 120mm, id-dijametru massimu ta 'barra huwa 30 ~ 40mm, u l-ispeċifikazzjonijiet tal-ħajt ta' konnessjoni huma komunement M12 × 1.75 jew M16 × 2 (jew dijametru tat-toqba tal-pin Φ10mm).
● Firxa ta 'Temperatura Operattiva: -20 grad ~ 60 grad (tip ta' liga Babbitt) jew -40 grad ~ 80 grad (tip ta 'reżina).
Xenarji Applikabbli
Sistemi tal-liftijiet
Prinċipalment użat għall-iffissar ta 'ħbula tal-wajer ta' l-azzar fuq ix-xavi ta 'fuq tal-karozzi tal-liftijiet u frejms tal-kontrapiż, jew bħala komponenti ta' konnessjoni tat-tarf tal-ħabel għal ktajjen ta 'kumpens u ħbula tal-wajer ta' l-azzar li jillimitaw il-veloċità.
Makkinarju ta' rfigħ
It-twaħħil tat-truf tal-ħbula tal-wajer tal-azzar fi krejnijiet żgħar, paranki, u tagħmir ieħor, speċjalment adattat għal spazji ristretti u xenarji li jeħtieġu installazzjoni ta 'malajr.
Oqsma Oħra
Bħal gondoli tal-kostruzzjoni, tagħmir għall-irfigħ tal-palk, eċċ., li jeħtieġu xenarji ta' tagħbija statika jew dinamika-li jifilħu forzi tat-tensjoni vertikali jew oblikwi.
Installazzjoni u Punti ta 'Użu
● Qabel ma tiddaħħal il-ħabel tal-wajer ta 'l-azzar fil-kmiem tal-koni, il-fergħat maħlula fit-tarf għandhom jitneħħew, u t-tarf tal-ħabel għandu jiġi ssikkat b'għodda speċjali biex jiġi żgurat li ma jkunx hemm linji maħlula waqt l-inserzjoni; jekk tuża metall Babbitt, it-tbajja taż-żejt fuq il-wiċċ tal-ħabel tal-wajer tal-azzar għandhom jitnaddfu bil-gażolina minn qabel biex jevitaw li jaffettwaw is-saħħa tat-twaħħil.
● Metodu tal-Metall Babbitt: Waħħal vertikalment il-kmiem tal-koni, ħajt il-ħabel tal-wajer tal-azzar minn ġo fih sabiex 5-10mm jisporġu 'l barra mill-parti ta' fuq tal-kmiem tal-koni. Saħħan u dewweb il-metall Babbitt għal stat likwidu (temperatura kkontrollata f'260-280 grad biex tevita l-ossidazzjoni tal-liga), ferragħha bil-mod fil-kmiem tal-koni sakemm timtela l-vojt, u ħalliha tiksaħ b'mod naturali għat-temperatura tal-kamra (ħin tat-tkessiħ akbar minn jew ugwali għal 30 minuta).
● Metodu tar-reżina: Ħallat ir-reżina u l-aġent tat-tqaddid fil-proporzjon speċifikat (ġeneralment A:B=10:1), ħawwad b'mod ugwali, u injetta fil-kmiem tal-koni, filwaqt li tiżgura l-ebda bżieżaq tal-arja. Vulkanizzar f'temperatura tal-kamra għal 24 siegħa (jew kura bis-sħana fi 80 grad għal 2 sigħat).
● Qabbad mal-komponent li jġorr it-tagħbija-permezz tal-ħjut jew toqob tal-brilli fil-parti ta' fuq tal-kmiem tal-koni. Meta tissikka l-iskorfina, uża torque wrench biex tiżgura forza xierqa ta' pre-issikkar (irreferi għat-torque rakkomandat mill-manifattur, eż., bejn wieħed u ieħor 35-40 N·m għal ħjut M12).
● Wara l-installazzjoni, test tat-tagħbija huwa meħtieġ: Applika 1.25 darbiet it-tagħbija nominali u żomm għal siegħa. Iċċekkja li l-kmiem tal-koni ma jkunx deformat, il-ħabel tal-wajer tal-azzar ma jiżloqx, u l-metall/reżina Babbitt m'għandux xquq qabel ma tużah.
● Regolarment (kull 3 xhur) iċċekkja jekk il-konnessjoni tal-kmiem tal-koni hijiex maħlula, jekk il-ħabel tal-wajer tal-azzar għandux linji miksur jew korrużjoni, u jekk il-metall/reżina Babbitt għandux xquq jew distakk. Ibdel immedjatament jekk jinstabu xi problemi; operazzjoni b'difetti hija strettament ipprojbita.
Standards Applikabbli
Għandha tikkonforma ma 'standards rilevanti tal-industrija tal-liftijiet, bħal GB/T 7025.1-2021 "Parametri u Tipi u Dimensjonijiet Prinċipali tal-Elevator ta' Karozza, Pankijiet, u Kamra tal-Magni Parti 1: Elevaturi Klassi I, II, u III" u TSG T7001-2023 "Regoli għas-Superviżjoni u Spezzjoni Perjodika ta' Elevaturi," tgħaddi minn spezzjoni speċjali. aġenzija.
Konsiderazzjonijiet ta' Għażla
● Għandha tikkonforma mal-istandards rilevanti tal-industrija tal-liftijiet, bħal GB/T 7025.1-2021 "Parametri u Tipi u Dimensjonijiet Prinċipali tal-Elevator tal-Karozza, Hoistway, u Kamra tal-Magni Parti 1: Elevaturi tal-Klassi I, II, u III" u TSG T7001-2023 "Regoli għas-Superviżjoni u Spezzjoni Perjodika tal-Elevaturi, l-istallazzjoni tgħaddi minn spezzjoni speċjali" aġenzija.
Konsiderazzjonijiet ta' Għażla
● Agħżel mudell ta 'tagħbija ratata li jaqbel ibbażat fuq ir-rekwiżiti attwali tat-tagħbija (bħal veloċità ratata tal-liftijiet u kapaċità ta' tagħbija) biex tevita tagħbija żejda;
● Iddistingwi bejn xenarji ta 'tagħbija statika u dinamika. Għal xenarji dinamiċi (bħal tħaddim tal-liftijiet), ikkunsidra tagħbijiet tal-impatt u tipprijoritizza l-użu ta 'kmiem għax-xejn tal-azzar fondut;
● Jekk l-ambjent tax-xogħol fih midja korrużiva (bħal umdità għolja jew trab), huwa rakkomandat li tuża kmiem għax-xejn ta 'l-istainless steel jew iżżid trattament ta' galvanizzazzjoni tal-wiċċ, u tuża mili tar-reżina reżistenti għall-korrużjoni-.
Permezz tad-disinn u l-ispeċifikazzjonijiet ta 'hawn fuq, l-assemblaġġ tat-tarf tal-ħabel Φ8 iffissat fondut jista' jikseb iffissar sikur u affidabbli tal-ħabel tal-wajer tal-azzar, li jagħmilha komponent ewlieni indispensabbli f'liftijiet u tagħmir ta 'rfigħ. Il-prestazzjoni tagħha taffettwa direttament is-sigurtà u l-istabbiltà tat-tħaddim tat-tagħmir.
